wsd-單節結構式十字軸萬向節
上海乙諦WSD單節式萬向節，扭矩5-560N·m，最大夾角45，滑動軸承免維護設計，成品孔H7。適配包裝、印刷、木工、自動化等通用機械傳動場合，可定制鍵槽/六角孔/方孔等非標件萬向節，廠家直銷。
上海乙諦WSD單節式萬向節，扭矩5-560N·m，最大夾角45，滑動軸承免維護設計，成品孔H7。適配包裝、印刷、木工、自動化等通用機械傳動場合，可定制鍵槽/六角孔/方孔等非標件萬向節，廠家直銷。
(WSD)單節式萬向節是上海乙諦精密機械有限公司推出的一款精密十字軸式萬向傳動裝置。產品采用十字軸鉸鏈結構，通過單節設計實現兩軸在空間同一平面內的大角度傳動，以可靠方式傳遞轉矩和運動。
本系列產品適用于聯結空間同一平面上兩軸軸線夾角 β≤45° 的傳動場合，傳遞公稱轉矩范圍 5.0–560 N·m。產品采用滑動軸承設計，免維護運行，成品孔公差為 H7。結構緊湊、體積小巧，是各類通用機械精密傳動的理想選擇。
一句話定位：中小扭矩大角度傳動的精密單節式萬向聯結解決方案。
1. 大角度傳動，適用性廣：每節最大軸間夾角可達 45°，能夠有效解決因空間限制或設計角度問題導致傳動軸與從動軸存在偏心偏角的工況。
2. 結構緊湊，體積小巧：?jiǎn)喂?jié)式設計結構簡潔，徑向尺寸小，特別適用于安裝空間受限的傳動場景。
3. 免維護設計，使用成本低：采用滑動軸承結構，無需日常潤滑維護，大幅降低設備維護成本和時間。
4. 聯結方式靈活：成品孔公差為H7，可根據需求加工鍵槽、六角孔和方孔等多種聯結方式，適配不同傳動需求。
5. 傳動效率高，運轉平穩：十字軸結構設計合理，傳動效率高，運轉同心度好，工作壽命長。
6. 材質優良，經久耐用：采用優質合金鋼制造，強度高、耐磨性好，適用于各類通用機械場合。

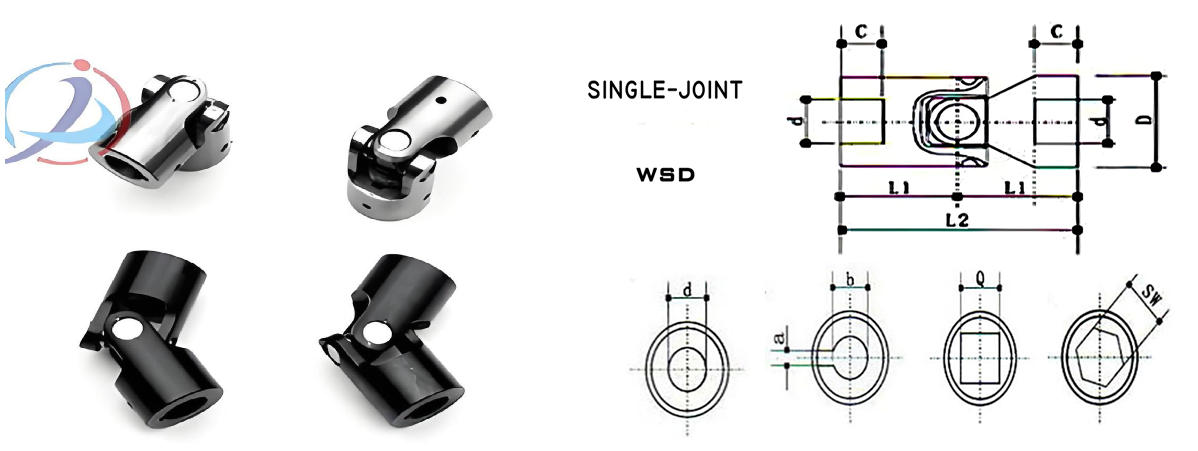

(WSD)單節式萬向節核心參數表
| 型 號 | 尺 寸 Dimensions | 公稱扭矩 Nm | 孔徑 d mm | 外徑 D mm | 總長 L2 mm | L1 mm | 中心距 C mm | 鍵寬 a mm | 鍵孔深度 b mm | 方孔 Q | 六角孔 SW | 重量 Kg(G) |
| Type | ||||||||||||
| 001G | E5×10-G | 5 | 5 | 10 | 31 | 15 | 8.8 | — | — | 5 | 5 | 0.01 |
| 002G | E6×12-G | 5 | 6 | 12 | 31 | 15 | 8.9 | — | — | 6 | 6 | 0.02 |
| 01G | E7×16-G | 11.2 | 6 | 16 | 34 | 17 | 8 | 2 | 7 | 6 | 6 | 0.03 |
| 02G | E8×18-G | 15 | 8 | 18 | 40 | 20 | 11 | 2 | 9 | 8 | 8 | 0.04 |
| 03G | E10×16-G | 25 | 10 | 16 | 52 | 26 | 12 | 3 | 11.4 | 10 | 10 | 0.08 |
| E10×20-G | 20 | 48 | 24 | |||||||||
| 04G | E12×23-G | 45 | 12 | 23 | 56 | 28 | 13 | 4 | 13.8 | 12 | 12 | 0.12 |
| E12×25-G | 25 | |||||||||||
| 05G | E14×25-G | 60 | 14 | 25 | 74 | 37 | 13 | 5 | 16.3 | 14 | 14 | 0.15 |
| 06G | E16×30-G | 71 | 16 | 30 | 70 | 35 | 16 | 6 | 18.3 | 16 | 16 | 0.25 |
| 07G | E18×32-G | 120 | 18 | 32 | 74 | 37 | 17 | 6 | 20.8 | 18 | 18 | 0.3 |
| 08G | E20×36-G | 140 | 20 | 36 | 82 | 41 | 18 | 6 | 22.8 | 20 | 20 | 0.4 |
| 09G | E22×38-G | 200 | 22 | 38 | 95 | 47.5 | 22 | 6 | 24.8 | 22 | 22 | 0.5 |
| 10G | E25×44-G | 280 | 25 | 44 | 108 | 54 | 26 | 6 | 28.3 | 25 | 25 | 0.85 |
| E25×46-G | 46 | |||||||||||
| 11G | E30×48-G | 450 | 30 | 48 | 123 | 60 | 38 | 8 | 33.8 | 30 | 30 | 1 |
| 12G | E35×58-G | 560 | 35 | 58 | 140 | 70 | 41 | 10 | 38.8 | 35 | 35 | 1.7 |
技術說明：
成品孔公差為 H7
每節最大軸間夾角 ≤45°
滑動軸承結構，免維護
最高轉速可達 1000 r/min
材質：優質合金鋼
可定制加工：鍵槽、六角孔、方孔
(WSD)單節式萬向節廣泛應用于各類存在軸線夾角、安裝空間受限的通用機械傳動領域。
主要適用設備：
包裝機械：后加工與運輸設備傳動
印刷機械：輥系與驅動軸之間的角向補償
木工機械：大傾角傳動聯結
自動化設備：AGV小車、多軸螺絲機等精密傳動
鋰電行業設備：涂布機等傳動系統
汽車行業：各類輔助傳動裝置
通用機械：各類需要角度補償?shù)妮S系傳動
當兩軸軸線夾角 ≤45° 且傳遞中小扭矩時，選用單節式即可滿足需求
如需更大角度補償或消除附加彎矩，建議選用 WS雙節式萬向節
實際應用中建議將工作夾角控制在 30°以內 以延長使用壽命
現貨供應：常用規格1天內發貨
技術選型：提供專業的選型指導與技術支持
定制服務：可根據需求加工鍵槽、六角孔、方孔等聯結方式
非標孔徑定制
特殊聯結方式（鍵槽、六角孔、方孔）
特殊材質（不銹鋼等）可選
安裝時確保兩軸軸線夾角 不超過45°
單節式萬向節在傳遞旋轉時，主、從動軸之間 不能保持完全同步轉動，不同步性隨夾角增大而增大
如需同步傳動，建議成對（雙節）使用
