一、產品簡介

Z3型脹緊套（脹緊聯結套）是上海乙諦精密機械有限公司推出的一款長結合面無鍵聯結裝置。產品內外錐環通過高強度內六角螺栓擰緊產生徑向脹緊力，實現軸與輪轂的剛性聯結，以靜摩擦力傳遞扭矩、軸向力及復合載荷。

Z3型的核心特征在于結合面較長，對中性好，定位精度高，適用于旋轉精度要求較高和傳遞大載荷的場合。內徑覆蓋φ20–150mm，傳遞扭矩范圍0.30–28.50 kN·m。產品結構、外形尺寸均按國際標準執行，與主流品牌同規格產品完全通用，是國產替代進口的理想選擇。

一句話定位：高旋轉精度與大載荷傳動場景的優選聯結方案。

二、核心優勢

1. 結合面長，對中精度高：Z3型較長的結合面設計，使脹套與軸、輪轂的接觸面積更大，對中性更優，定心精度顯著提升，特別適用于對旋轉精度有嚴格要求的設備。

2. 承載能力更強：內外錐環結構在螺栓鎖緊力作用下產生較大徑向壓力，能傳遞較大載荷。傳遞扭矩最高達28.50 kN·m，適配重載工況。

3. 免鍵設計，不傷軸件：無需在軸和輪轂上加工鍵槽，消除應力集中，零件無鍵槽削弱，軸與輪轂強度不受影響，延長設備使用壽命。

4. 安裝便捷，拆卸方便：無需加熱、冷卻或大型壓裝設備，僅需扭矩扳手按力矩?cái)Q緊螺栓即可完成安裝。一個錐環上設有拆卸螺紋孔，拆卸時不損傷軸和輪轂表面，可重復使用。

5. 過載保護，主機安全：超載工況下脹套打滑失效，保護減速機、主軸等昂貴核心部件免受損壞。

6. 通用兼容，互換性強：結構、外型尺寸均執行國際標準，可與市面主流品牌同規格脹套直接互換，滿足國外機器的使用要求。

三、技術參數

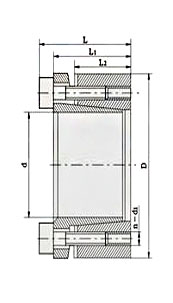

Z3型脹緊套核心參數表（螺釘機械性能等級為12.9級）

脹緊套咨詢/訂購示例：

1).型號-內徑+外徑  (型號：Z3型、內徑：d=25mm、外徑：D=50mm）

Z3-25×50

2).型號不清楚   需提供：內徑、外徑、高度（長度）

注：完整規格涵蓋Z3-20×47至Z3-150×200，與脹套結合的軸和孔的公差帶建議分別為h8、H8。支持非標定制及特殊材質選配。

以上僅展示部分Z1型脹緊套規格參數，完整全型號參數請點擊下載PDF電子表：Z3型脹緊套聯結套詳細規格參數表PDF文件

材質說明：可選45#碳鋼、40Cr合金鋼、304不銹鋼，全系列支持圖紙非標定制。

四、應用案例

典型應用場景

Z3型脹緊套廣泛應用于對旋轉精度和傳動載荷均有較高要求的機械傳動領域。

主要適用設備：

• 數控機床主軸：長結合面確保高對中精度，保障加工精度

• 加工中心：精密傳動聯結，滿足高速高精運轉要求

• 風電設備：大扭矩傳遞，可靠聯結保障運行安全

• 冶金軋機、礦山機械：重載工況下穩定傳遞大載荷

• 紡織/印刷/包裝機械：高精度傳動保障產品質量一致性

客戶價值

相比普通脹套，Z3型更長的結合面使其在高速旋轉工況下對中精度更優，振動更小，設備運行更平穩，特別適合對加工精度和設備壽命有嚴格要求的場合。

五、服務支持

標準保障

• 現貨供應：常用規格1天內發貨

• 安裝指導：提供標準化安裝流程與技術支持

• 互換承諾：尺寸完全兼容市面主流品牌

定制服務

• 非標尺寸接單定制

• 特殊材質（不銹鋼、耐腐蝕涂層）可選

• 多組脹套串聯方案設計

安裝關鍵提示

安裝前清潔結合面；螺栓緊固須對角、交叉、分步進行，逐步達到規定力矩值。嚴禁一次性擰緊，避免脹緊力分布不均導致精度下降。
