一、產品簡介

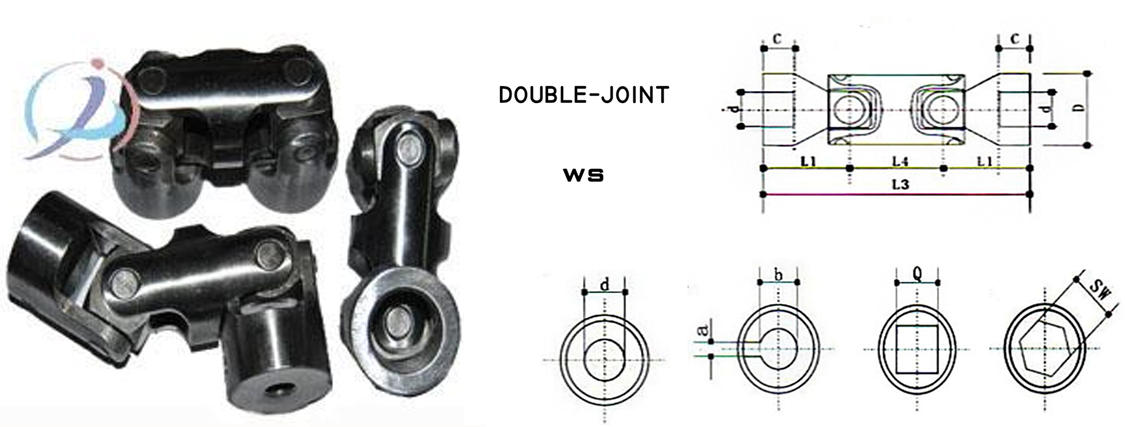

(WS)雙節式萬向節是上海乙諦精密機械有限公司推出的一款雙十字軸式精密萬向傳動裝置。產品由兩個單節萬向節通過中間軸組合而成，采用十字軸鉸鏈結構，在實現大角度傳動的同時可補償徑向偏移，以可靠方式傳遞轉矩和運動。

本系列產品適用于聯結空間同一平面上兩軸軸線夾角 β≤45° 的傳動場合，傳遞公稱轉矩范圍 5.0–560 N·m。與單節式（WSD）相比，雙節式（WS）最大傳動角度可達單節的兩倍，且能有效補償兩軸間的徑向偏移。產品采用滑動軸承設計，免維護運行，成品孔公差為 H7。

一句話定位：大角度、長距離、可補償徑向偏移的雙節式精密萬向聯結解決方案。

二、核心優勢

1. 大角度傳動，適用范圍廣：每節最大軸間夾角可達 45°，雙節組合后最大傳動角度更大，可有效解決因空間限制或長距離傳動導致的兩軸偏心偏角問題。

2. 雙節設計，補償徑向偏移：與單節式相比，雙節式萬向節能夠補償兩軸間的徑向偏移，在長距離傳動中運轉更平穩、振動更小。

3. 免維護設計，使用成本低：采用滑動軸承結構，無需日常潤滑維護，大幅降低設備維護成本和時間。

4. 聯結方式靈活：成品孔公差為H7，可根據需求加工鍵槽、六角孔和方孔等多種聯結方式，適配不同傳動需求。

5. 傳動效率高，運轉平穩：十字軸結構設計合理，傳動效率高，運轉同心度好，工作壽命長。

6. 材質優良，經久耐用：采用優質合金鋼制造，強度高、耐磨性好，適用于各類通用機械場合。

三、技術參數

(WS)雙節式萬向節核心參數表

技術說明：

• 成品孔公差為 H7

• 每節最大軸間夾角 ≤45°

• 滑動軸承結構，免維護

• 材質：優質合金鋼

• 可定制加工：鍵槽、六角孔、方孔

與WSD單節式的區別：

• WSD單節式：一個十字軸節點，適用于兩軸軸線夾角≤45°、無需補償徑向偏移的短距離傳動

• WS雙節式：兩個十字軸節點組合，最大傳動角度更大，可補償兩軸間徑向偏移，適用于長距離、大角度傳動

四、應用案例

典型應用場景

(WS)雙節式萬向節廣泛應用于長距離、大角度、需補償徑向偏移的各類通用機械傳動領域。

主要適用設備：

• 包裝機械：長距離后加工與運輸設備傳動

• 印刷機械：輥系與驅動軸之間的長距離角向補償

• 木工機械：大傾角、長跨距傳動聯結

• 自動化設備：AGV小車、多軸機器人等精密傳動

• 紡織機械：長軸系傳動中的角度與偏移補償

• 食品機械：需要大角度傳動的潔凈環境設備

• 通用機械：各類需要角度補償和徑向偏移補償?shù)妮S系傳動

選型建議

• 當兩軸軸線夾角 ≤45°、傳動距離較短且無需補償徑向偏移時，可選用 WSD單節式萬向節

• 當需要更大傳動角度、更長傳動距離或需補償徑向偏移時，應選用 WS雙節式萬向節

• 實際應用中建議將工作夾角控制在 30°以內 以延長使用壽命

五、服務支持

標準保障

• 現貨供應：常用規格1天內發貨

• 技術選型：提供專業的選型指導與技術支持

• 定制服務：可根據需求加工鍵槽、六角孔、方孔等聯結方式

定制范圍

• 非標孔徑定制

• 特殊聯結方式（鍵槽、六角孔、方孔）

• 特殊材質（40Cr、304不銹鋼等）可選

安裝關鍵提示

• 安裝時確保每節兩軸軸線夾角 不超過45°

• 雙節式萬向節因中間軸的存在，可實現角度疊加和徑向偏移補償，安裝時需注意中間軸的支撐與對中

• 建議定期檢查中間軸支撐軸承的運轉狀況
