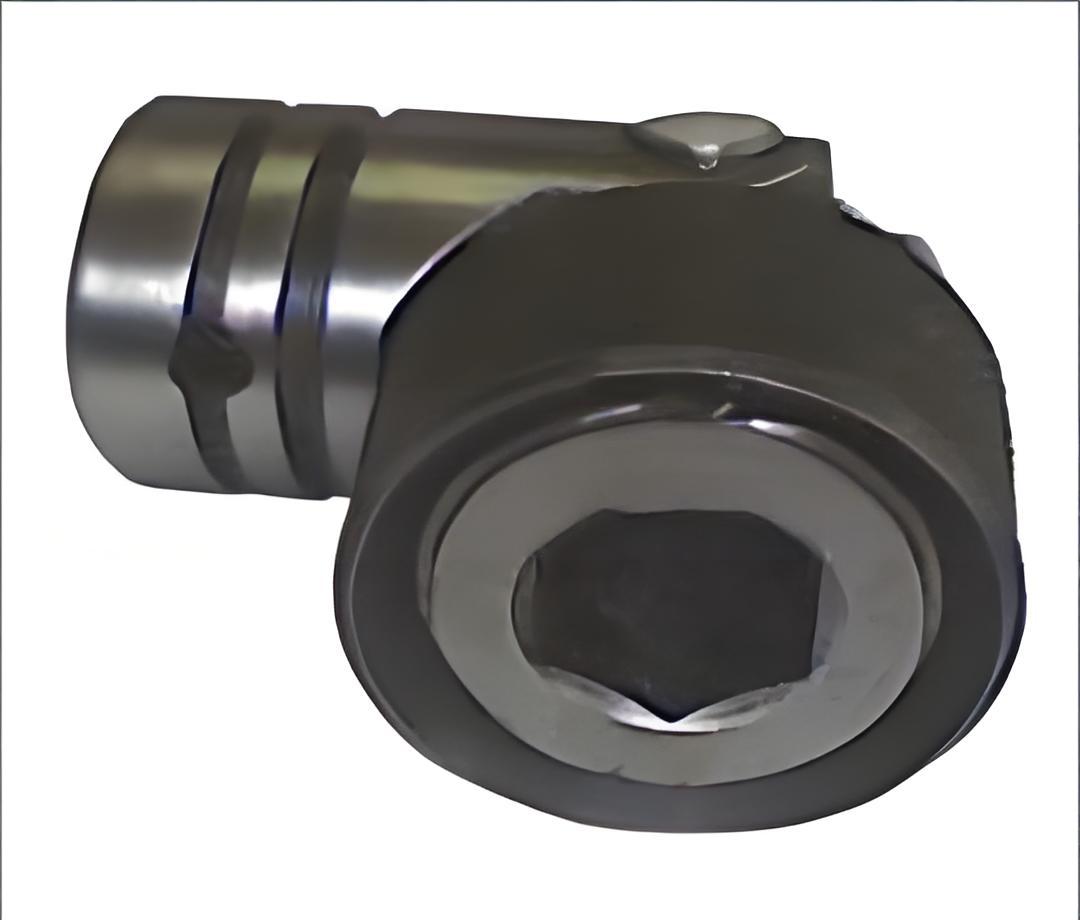

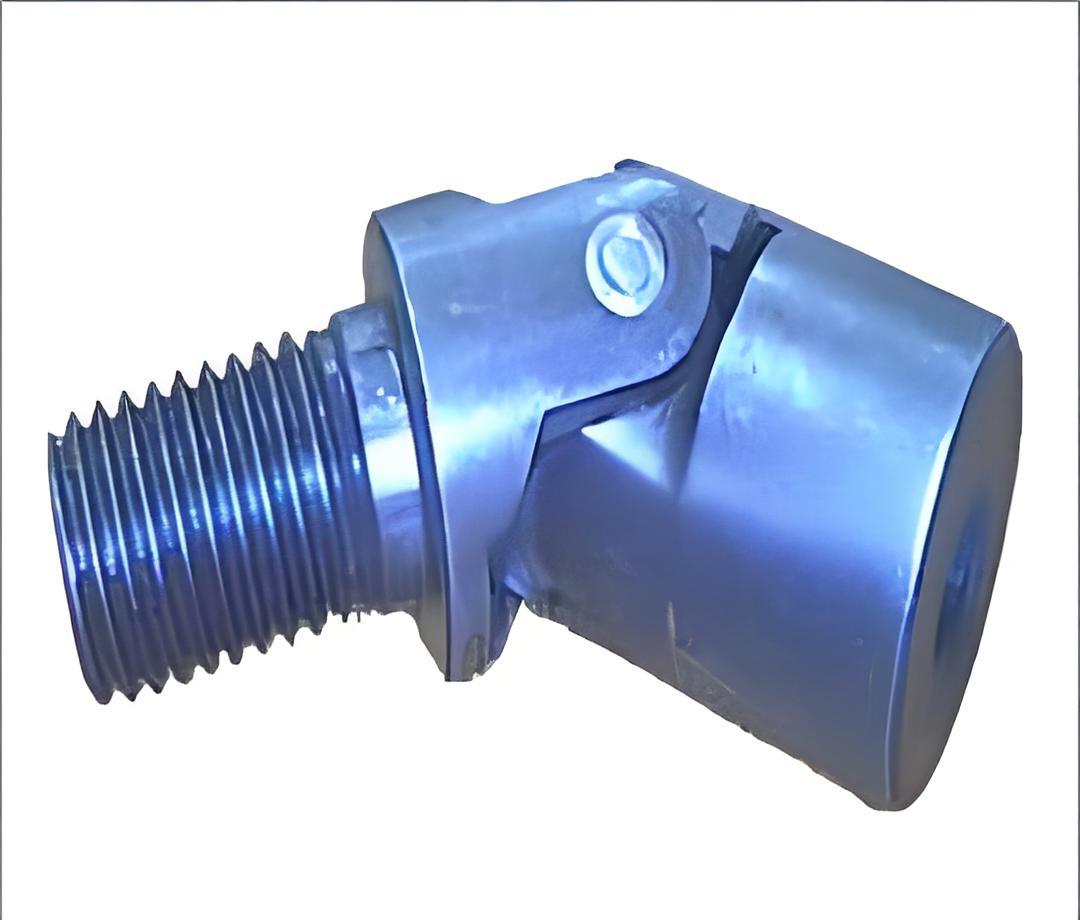

一、產品簡介

非標萬向節是上海乙諦精密機械有限公司針對標準規格無法滿足的特殊傳動需求而推出的定制化精密萬向傳動裝置。產品在單節式（WSD）、雙節式（WS）、可伸縮式（WSP）等標準系列基礎上，根據客戶實際工況進行尺寸、結構、材質、聯結方式的全面定制，實現軸與軸之間的大角度、變距離動力傳遞。

本產品適用于兩軸存在軸線夾角（每節最大 ≤45° ）或安裝距離存在偏差的傳動場合。通過十字軸鉸鏈結構實現扭矩和運動的平穩傳遞，可有效補償安裝偏移、緩沖傳動震動。產品完全按客戶要求訂做，軸徑、總長、扭矩承載范圍、聯結方式均可量身定制，是解決復雜工況傳動需求的核心方案。

一句話定位：針對特殊工況量身定制的精密萬向傳動解決方案。

二、核心優勢

1. 全面定制，按需打造

非標萬向節支持軸徑、總長、法蘭尺寸、扭矩承載范圍的全面非標定制，可來圖、來樣按需加工。標準產品無法覆蓋的特殊工況，均可通過非標定制實現。無論是一套還是多套，均可接單生產。

2. 大角度傳動，適應性強

每節極限轉動角度為 45° ，允許使用角度建議控制在 30°以內 以延長使用壽命?？捎行Ы鉀Q因空間限制、設備安裝誤差導致的兩軸存在軸線夾角的問題。雙節結構還可實現平行偏移補償。

3. 軸承型式可選，轉速適配靈活

可根據轉速和精度要求選擇不同軸承結構：

• 滑動軸承式：最高轉速 1000 r/min，免維護運行

• 滾針軸承式：最高轉速可達 4000 r/min，傳遞精度高、間隙小

4. 聯結方式多樣，適配各類設備

成品孔公差為 H7，可根據要求加工圓柱孔、鍵槽、六角孔、方孔等多種聯結方式?？蓭Э焖冁i緊裝置，滿足不同安裝需求。

5. 材質與表面處理靈活可選

常規材質為 40Cr高碳鋼，可根據工況定制 304、316等不銹鋼 等特殊材質。表面處理支持磨光、發黑、鍍鉻、鍍鎳、噴砂等多種工藝，適應粉塵、潮濕、輕度腐蝕等工業環境。

6. 傳動精度高，使用壽命長

采用精密機加工工藝，十字軸與叉頭配合間隙極小，高速運轉無明顯抖動，扭矩傳遞損耗低。核心受力部件經過調質熱處理，可長期承受交變載荷。關節精密配合，運轉同心度高。

三、技術參數

非標萬向節核心定制參數范圍（以下參數均按客戶要求訂做，僅供參考）

訂購說明：以上參數均為典型定制范圍，具體規格以客戶實際需求為準。請?zhí)峁┮韵滦畔⒁员銣?zhǔn)確報價：

1. 結構型式（單節式/雙節式/可伸縮式）

2. 軸徑 d（mm）及外徑 D（mm）

3. 安裝長度 L（mm）

4. 公稱扭矩（N·m）

5. 聯結方式（圓柱孔/鍵槽/六角孔/方孔）

6. 材質要求（40Cr/304/316等）

7. 軸承型式（滑動軸承/滾針軸承）

8. 表面處理要求

9. 提供圖紙或來樣更佳

四、應用案例

典型應用場景

非標萬向節廣泛應用于標準產品無法滿足的特殊傳動需求，涵蓋各類工業領域。

主要適用行業與設備：

• 冶金機械：軋鋼機械、校平機械、軋輥機械等高溫重載工況

• 礦山機械：破碎設備、輸送設備等大扭矩、大角度傳動

• 包裝機械：后加工與運輸設備中的特殊角度傳動

• 印刷機械：輥系傳動中的特殊安裝空間適配

• 木工機械：多頭鉆、多軸傳動系統中的定制聯結

• 紡織機械：長軸系傳動中的特殊角度與距離補償

• 汽車行業：各類輔助傳動裝置的非標定制

• 自動化設備：AGV小車、多軸機器人等精密傳動

• 新能源設備：鋰電、光伏行業專用設備的特殊傳動需求

• 食品機械：潔凈環境下的不銹鋼材質定制

客戶價值

與標準萬向節相比，非標定制萬向節的價值在于：

• 精準適配：完全按照實際安裝空間和傳動參數設計，無需妥協或改造設備

• 性能優化：針對特殊工況（高溫、腐蝕、高轉速等）選用合適的材質和結構

• 降低綜合成本：一次定制、精準匹配，減少因標準件不匹配導致的額外改造和停機時間

• 技術保障：提供從選型、設計到制造的全流程技術支持

五、服務支持

標準保障

• 按需訂做：完全按客戶要求定制，軸徑、總長、扭矩、材質、聯結方式均可量身打造

• 來圖來樣：接受圖紙定制和來樣加工

• 快速交貨：常規非標定制工期 3-7個工作日，急單可溝通加急排產

• 技術選型：提供專業的選型指導與技術支持

• 一件起訂：小批量訂單、一件均可接單

定制范圍

• 結構型式定制（單節式/雙節式/可伸縮式）

• 安裝長度 L 定制

• 軸徑 d 及外徑 D 定制

• 扭矩承載范圍定制

• 聯結方式定制（圓柱孔、鍵槽、六角孔、方孔）

• 材質定制（40Cr、304不銹鋼、316不銹鋼等）

• 軸承型式選擇（滑動軸承/滾針軸承）

• 表面處理定制（發黑、鍍鋅、鍍鉻、鍍鎳、噴砂等）

• 法蘭尺寸定制

安裝與維護提示

• 安裝前清潔軸孔與配合面，涂抹少量潤滑脂，保證同軸度在允許范圍內

• 緊固平鍵與鎖緊件，避免高速運轉時松動脫落

• 定期檢查潤滑狀態，十字軸部位按需加注潤滑脂

• 嚴禁長期超載運行，避免扭矩過載導致部件斷裂

• 訂貨時需提供詳細的安裝尺寸、工況參數及圖紙
