一、產品簡介

Z1型脹緊套（又稱免鍵軸襯、脹緊聯結套）是上海乙諦精密機械有限公司推出的一款緊湊型無鍵聯結裝置。產品采用內外雙錐環結構，通過高強度螺栓的鎖緊力，在軸與輪轂之間產生巨大抱緊力，以靜摩擦力傳遞扭矩、軸向力及復合載荷。

Z1型結構緊湊輕巧，專為安裝空間受限的傳動場景設計，內徑覆蓋φ10–500mm，傳遞扭矩范圍0.007–278 kN·m。產品尺寸與安裝方式與國際主流品牌完全通用，是國產替代進口機件的理想選擇。

一句話定位：小空間高扭矩傳動聯結的首選方案。

二、核心優勢

1. 免鍵設計，不傷軸件

無需在軸和輪轂上加工鍵槽，消除應力集中，軸與輪轂強度不受削弱，延長設備使用壽命。

2. 安裝便捷，效率提升

無需加熱、冷卻或大型壓裝設備，僅需扭矩扳手按力矩擰緊螺栓即可完成安裝，軸向位置可自由調整。安裝時間由傳統鍵聯結的2小時縮短至10分鐘級。

3. 過載保護，主機安全

超載工況下，脹套會打滑失效，保護減速機、主軸等昂貴核心部件免受損壞。

4. 結構緊湊，節省空間

內外錐環結構體積小巧，適配安裝空間受限的輕載、高速場景。

5. 通用兼容，互換性強

結構、外形尺寸均執行國際標準，可與市面主流品牌同規格脹套直接互換，降低替換成本。

三、技術參數

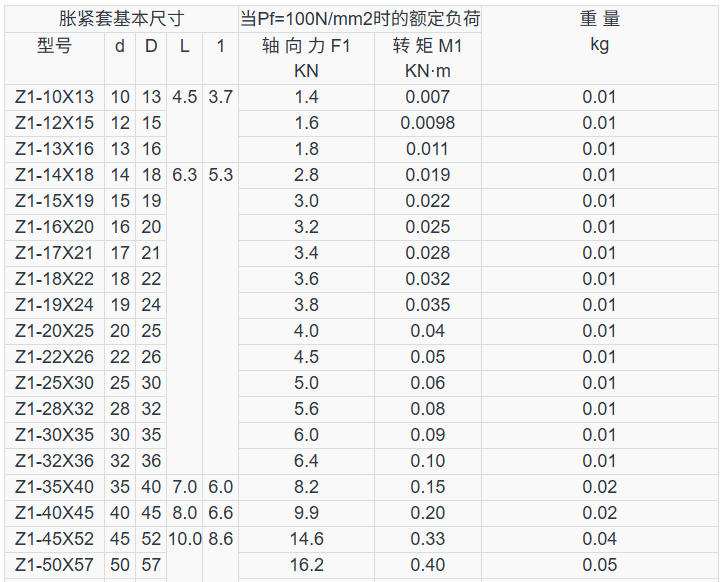

Z1型脹套核心參數表（pf=100 N/mm2工況）

脹緊套咨詢指導/訂購示例：

1).型號-內徑+外徑   (型號：Z1型、內徑：d=25mm、外徑：D=30mm)

Z1-25×30

2).型號不清楚 需提供安裝尺寸：內徑、外徑、高度(長度）

以上僅展示部分Z1型脹緊套規格參數，完整全型號參數請點擊下載PDF電子表：Z1型脹緊套聯結套詳細規格參數表PDF文件

材質說明：可選45#碳鋼、40Cr合金鋼、304不銹鋼，全系列支持圖紙非標定制。

四、應用案例

• 減速機連接：傳遞大扭矩，拆裝維護便捷

• 輸送設備滾筒：同軸定心，長期運行穩定

• 數控機床主軸：無鍵聯結確保高速回轉下的動平衡與對中精度

• 伺服電機/減速機：緊湊結構適配小空間傳動，安裝便捷

• 自動化設備：免維護特性降低全生命周期成本

• 包裝/印刷/紡織機械：與主流品牌互換通用，備件無憂

客戶價值實錄

某機床廠在砂輪修整器主軸聯結中采用Z1型脹套替代鍵聯結，安裝時間從2小時縮短至15分鐘，主軸端面跳動由0.05–0.09mm降至0.02–0.03mm，設備精度與裝配效率雙向提升（基于Z1型應用實踐數據）。

五、服務支持

標準保障

• 現貨供應：常用規格1天內發貨

• 安裝指導：提供標準化安裝流程與技術支持

• 互換承諾：尺寸完全兼容市面主流品牌

定制服務

• 非標尺寸接單定制

• 特殊材質（不銹鋼、耐腐蝕涂層）可選

• 多組脹套串聯方案設計（單側≤4對環，雙側≤8對環）

安裝關鍵提示

螺栓緊固須對角、交叉、分步進行，逐步達到規定力矩值。嚴禁一次性擰緊，避免脹緊力分布不均導致精度下降。
